Highsid principal inserir o LED tipo 4 - 7 ”226-018

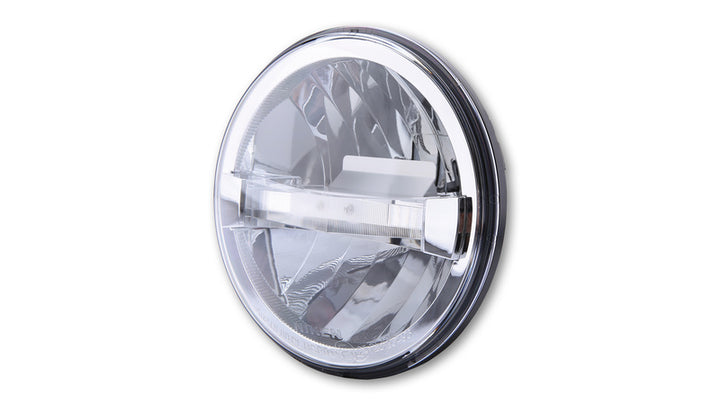

Nesta rodada, o refletor de areia cromo com sorvete transparente tem uma função alta, feixe baixo, estacionamento e função de luz diurna. A luz diurna e a luz de posição é montada em uma tira central, de modo que uma imagem óptica muito bonita é criada - a viga mergulhada acende acima da tira, a luz principal da viga correspondentemente abaixo. O refletor emite um fluxo luminoso assimétrico, apenas aprovado para o tráfego à direita.

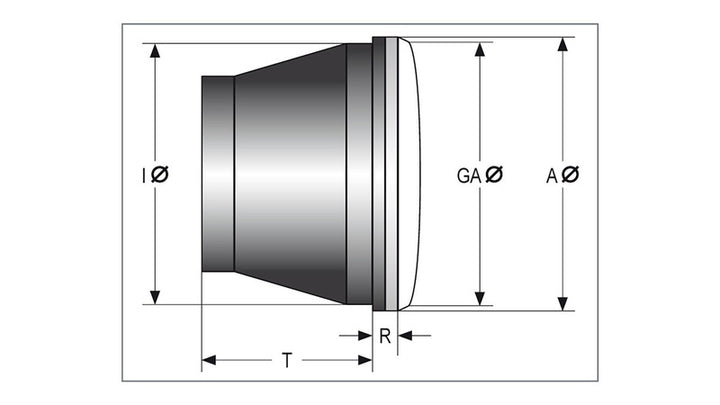

Diâmetro a = 177 mm
Diâmetro ga = 168 mm
Diâmetro i = 160 mm
T = 61 mm
R = 10 mm

Conexões:
Cabo preto = terra (-)
Cabo azul = feixe baixo (+), consumo de energia em 12V: 1.8a, 22W
Cabo amarelo = feixe alto (+), consumo de energia AT12V: 1.3A, 13W
Cabo preto = terra (-)

TFL:
Cabo preto = terra (-)
Cabo vermelho = luz diurna (+), consumo de energia em 12V: 1.2a, 14w
Cabo branco = luz de posição (+), consumo de energia em 12V: 0,2a, 2,4w

Opcionalmente disponível:
Holofotes completos do Highsider com este refletor
-7 polegadas LED Spotlight Reno Tipo 4, Chrome, Art.-No.:1108708001
-7 polegadas de farol HD Style, Chrome, Item no.: 1108704001
-7 polegadas de farol no estilo britânico, Chrome, item no.: 1108704001
-7 polegadas de farol de farol, Chrome, Item No.No.: 1108703001

Nota 1:
-Use assimétrico, aprovado apenas para tráfego à direita.
-O plugue padrão incluído de 3 polos deve ser instalado pelo cliente após a instalação do refletor.

Vista dos contatos do plug:
Luz de direção (amarelo) = direita
Feixe molhado (azul) = topo
Terra (preto) = esquerda

Nota 2:
A luz diurna de corrida também pode ser usada em veículos sem interruptor de luz. Os seguintes componentes são necessários para isso:
Highsider DRL Control- Box CB1: Art. Não. 1107969 (interruira entre o feixe baixo e a luz diurna)
